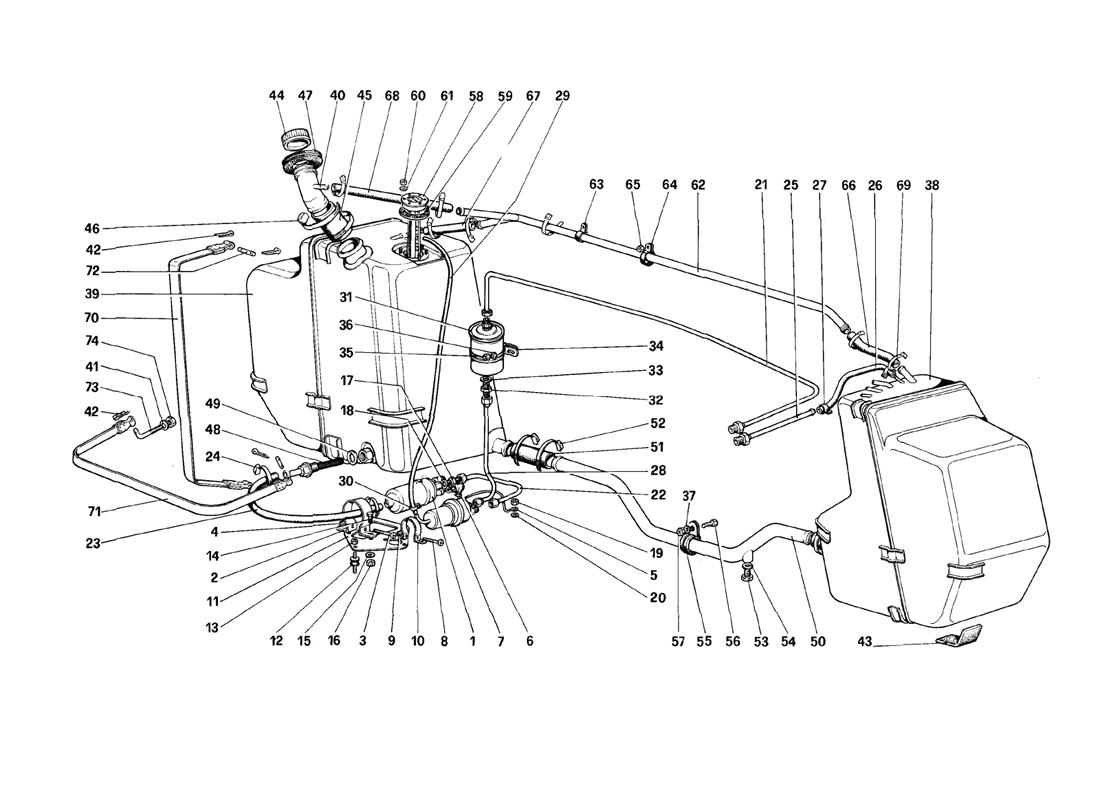

Ferrari / 308 GTBi GTSi / 009 - Fuel Pump and Pipes

Go to order form
Diagram # Name Part # Fitted
Quantity
Quantity Select
1 Pompa carburante 113976 1
2 Fascetta tenuta pompa 113673 1
3 Vite 10377311 1
4 Dado 14089311 1
5 Cavetto di massa 115153 1
6 Cappuccio in gomma 107003 2
7 Accumulators 113978 1
8 Vite 10376111 1
9 Dado 14089311 1
10 Fascetta 113674 1
11 Supporto pompa e accumulators 115513 1
12 Tassello elastico 102947 3
13 Dado 12574221 3
14 Vite 10902121 4
15 Rondella 10519421 2
16 Dado 12574221 4
17 Raccordo pompa 109797 1
18 Guarnizione 113910 1
19 Dado 15896221 1
20 Rosetta 10571570 1
21 Tubo dal filtro al dosatore 116571 1
22 Tubo dalla pompa all''accumulatore 115532 1
23 Tubo filtro - pompa 115137 1
24 Fascetta 12179590 2
25 Tubo rif lusso 115234 1
26 Tubo 114879 1
27 Fascetta 104879 2
28 Tubo dall''accumulatore al filtro 115205 1
29 Tubo riflusso 115236 1
30 Fascetta 10168590 2
31 Filtro benzina 115738 1
31 Fuel FilterUse on Exhaustion of 115738 178647 2
32 Raccordo entrata carburante 109797 1
33 Guarnizione 113910 1
34 Staffa fissaggio filtro 115140 1
35 Dado 12574521 1
36 Rondella 13550401 1
37 Rondella 12643701 1
38 Serbatoio Dx 116605 1
39 Serbatoio Sx 116606 1
40 Bocchettone di carico 109321 1
41 Distanziale (Di eventuale montaggio) 13605711 1
42 Copiglia 10796401 12
43 Spessore adattamento serbatoi 107889 14
44 Tappo di carico 113401 1
45 ManicottoDopo esaur. Vale n. 117618 114282 1
46 Fascetta 12174790 2
47 Guarnizione 101465 1
48 Filtro sul serbatoio 116870 1
49 Guarnizione 102645 1
50 Tubo collegamento serbatoi 115482 1
51 Manicotto 114277 2
52 Fscetta 108785 4
53 Tappo di scarico 10300771 1
54 Guarnizione 10278650 1
55 Fascetta sostengno tubo 106195 1
56 Vite 10902121 1
57 Dado 12574211 1
58 Comando mdicatore livello 108644 1
59 Guarnizione 101462 1
60 Dado 10794011 6
61 Rondella 106848 6
62 Tubo sfiato 108521 1
63 Fascetta 10450490 1
64 Fascetta . 10441790 2
65 Dado 12574211 3
66 Tubo 114917 1
67 Tubo 114916 1
68 Tubo 109354 1
69 Fascetta 100507 6
70 Nastro fiss. verticale serbatoi 109328 2
71 Nastro fiss. trasversale serbatoi 110937 2
72 Perno 103447 4
73 Tirante 11311271 4
74 Dado 16104111 4
