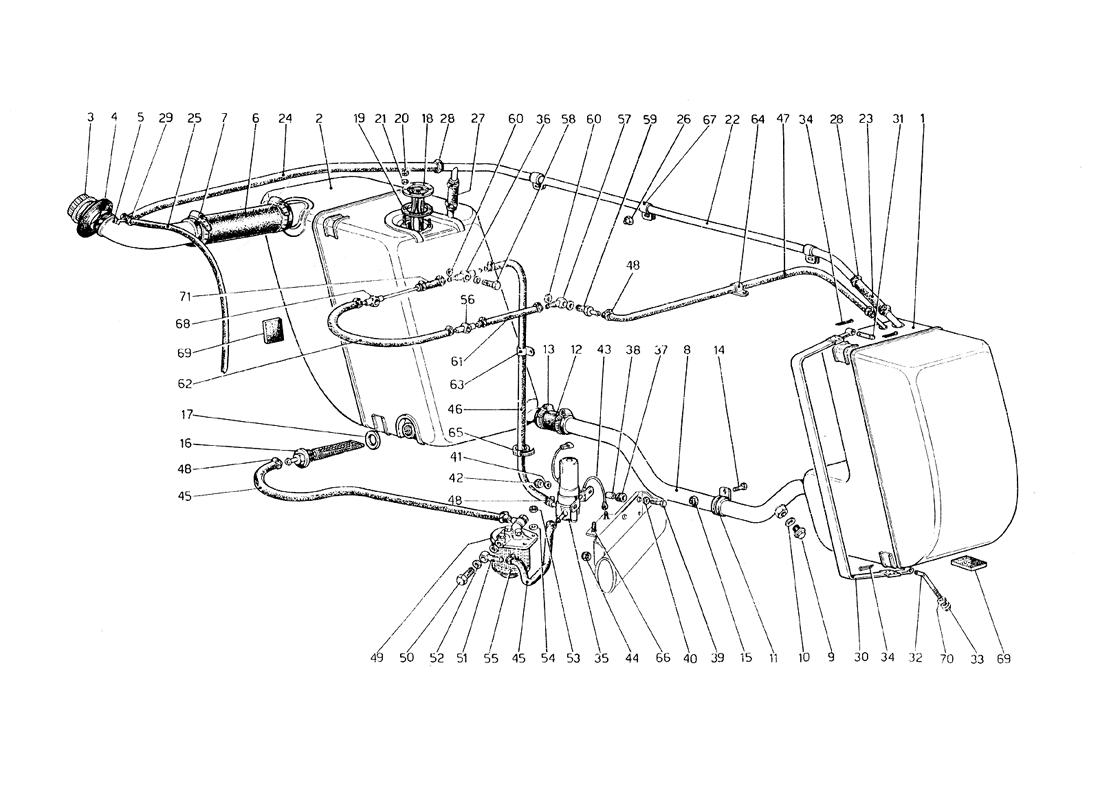

Ferrari / 308 GT4 / 009 - Fuel System

Go to order form
Diagram # Name Part # Fitted
Quantity
Quantity Select
1 Seibatoio cuiburar.te Ox. 106257 1
3 Tappo di caricoDopo esaur. n. 101453 113401 1
4 Guarnizione per bocchettone 101465 1
6 Manicotto per bocchettone 107405 1
8 Tubo collegamento serbatoi 106675 1
10 Guarnizione 10278650 1
12 ManicottoDopo esaur. n. 114277 101468 2
13 Fascetta 108785 4
15 Dado 12574211 1
17 Guarnizione 102045 1
19 Guarnizione 101462 1
21 Rondella 11195371 6
23 Tubo per sfiato 106665 1
25 Tubo sfiato 106666 1
27 Tubo sfiato serbatoio Sx. 107330 1
29 Fascetta 101296 1
31 Perno 103447 2
33 Dado 16104111 2
35 Pompa benzina elettrica 105454 1
37 Gommino fissaggio pompa 103549 2
39 Bullone 10902611 2
41 Rondella 12644401 2
43 Cavo di massa 106153 1
45 Tubo dal filtro sul serbatoio al filtro FISPA e alla filtro FISPA alla pompa 106654 2
47 Tubo dal carburatoi i dl sorbatoio Dx. per riciclo 103928 1
49 Filtro carburante FISPAIn alternativa a n. 107489 103401 1
50 Bocchettone per orientabile 103402 2
52 GuarnizioneDopo esaur. n. 103403 100501 4
53 Dado 16100811 2
55 Elemento filtrante per filtro FISPAIn altern. n. 95180061 95180050 1
56 Raccordo posteriore Dx. 106199 1
58 Bocchettone per tubo alimentazione 10181717 3
60 Guarnizione 10296160 8
62 Tubo collegamento carburatori 106202 1
64 Fascetta sostegno tubo 10418400 1
66 Bullone 16043621 2
68 Raccordo posteriore Sx. 107795 1
70 Distanziale 13605711 2
