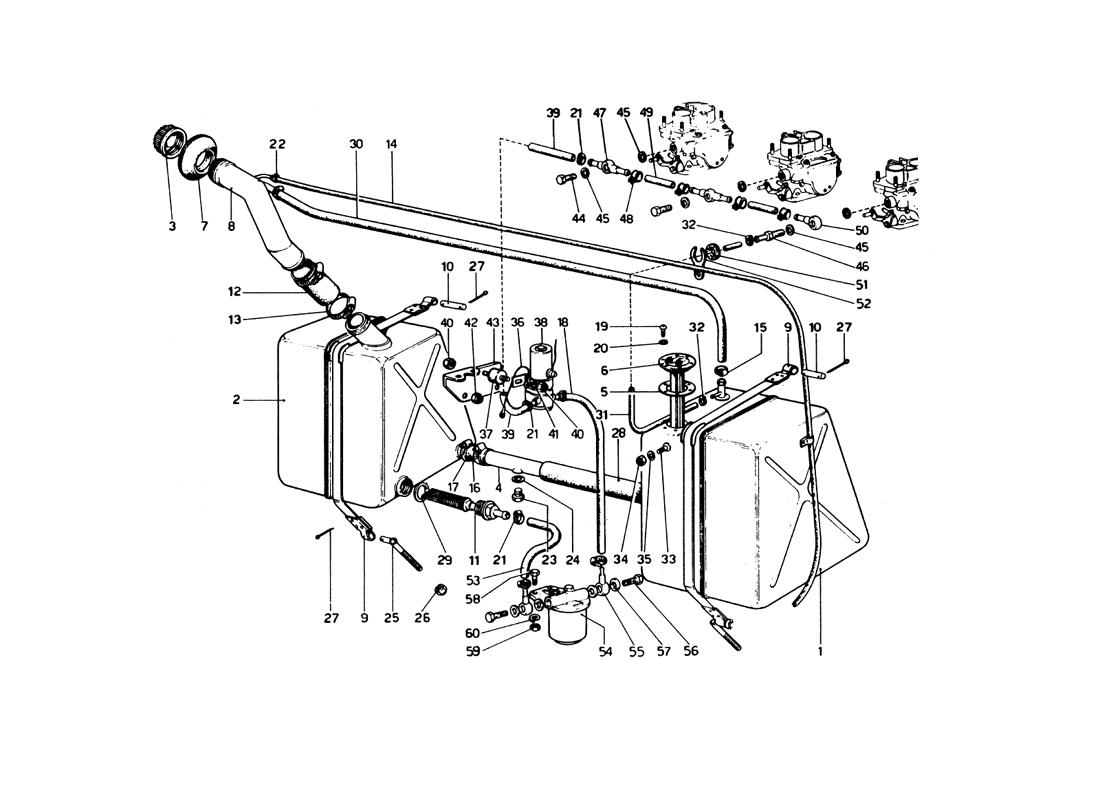

Ferrari / 246 Dino / 007 - Fuel System

Go to order form
Diagram # Name Part # Fitted
Quantity
Quantity Select
1 Serbatoio carburante destro 607E82088 1
1 Serbatoio carburante destro - A.C. 607E82102 1
2 Serbatoio carburante sinistro 607E62088 1
2 Serbatoio carburante sinistro - A.C. 607E82102 1
3 Tappo di carico serbatoi 607E82100 1
4 Tubo collegamento serbatoi 607E82073 1
5 Guarnizione 101462 1
6 Indicatore livello carburante 607E82136 1
7 Anello protezione tubo carburante 101465 1
8 Tubo di carico carburante 607E82086 1
9 NastroPer Berlina vale fino N. 05334 e vale per Spyder dal N. 05336 607E82088 2
9 NastroSolo per Spyder fino N. 05334 607E82136 2
9 Nastro completo di perniVale solo per Berlina dal N. 05336 607E82152 2
10 Perno per nastro 607E82088 2
11 Assieme filtro carburanteVale fino N. 03676 102600 1
11 Assieme filtro carburanteVale dal N. 03678 104528 1
12 Manicotto 95458 1
13 Fascetta 95028 2
14 Tubo per sfiato carburante (mt 3) 607E82117 1
15 Fascetta 100507 2
16 Manicotto 101468 2
17 Fascetta 105672 4
18 Tubo dal filtro carburante alla pompaVale fino N. 03678 106654 1
18 Tubo dalla pompa al serbatoioVale dal N. 03250 e fino al N. 03676 106654 1
18 Tubo dalla pompa al serbatoioVale fino N. 03248 607E82108 1
19 ViteVale dal N. 04832 10374911 6
19 Vite fissaggio indicatoreVale fino N. 04830 OEB4VR-4x1 6
20 Rondeila 11195370 6
21 Fascetta 104879 6
22 Fascetta SH74/105 1
23 TappoVafe fino ad esaurimento 101477 1
23 TappoDopo esaurim. N. 101477 10300771 1
24 Guarnizione 101478 1
25 Estremita registrabile 12311271 2
26 Dado autobloccante 16104111 2
27 Copiglia 10796401 6
28 Tubo protezione 95547 1
29 GuarnizioneDopo esaur. N. F 10296260 102645 1
29 GuarnizioneVale fino ad esaurimento 10296260 1
30 Tubo sfiato serbatoi (0 16x20) 607E82117 1
31 Tubo dai carburatori ai serbatoiVale fino N. 03524 607E82105 1
31 Tubo dai carburatori ai serbatoiVale dal N. 03526 102623 1
32 Fascetta 102721 2
33 THREADED STUD 95313 1
34 Dado 101948 1
35 Rondelia 12643701 1
36 Treccia per massa 100248 1
37 Supporto antivibratore 102007 2
38 Pompa elettrica 12 VVale dal N. 04068 105454 1
38 Pompa elettrica 12 VVale fino N. 04066 607E82108 1
39 Tubo dalla pompa al carburatoriVale fino N. 03676 607E82108 1
39 Tubo dalla pompa al carburatoriVale dal N. 03678 607E82136 1
40 Dado autobloccante 101948 4
41 Rondelia 103044 2
42 Dado 16104121 2
43 Staffa supporto pompaVale fino N. 03676 100247 1
43 Supporto pompa e filtro carburanteVale dal N. 03678 607E62260 1
44 Bocchettone 10181711 2
45 Guarnizione 10281285 6
46 Bocchettone 4229820 1
47 Anello a due vie 4148774 2
48 Fascetta 10168590 4
49 Manicotto 19053180 2
50 Anello a una via 4148775 1
51 Anello di protezioneVale dal N. 03162 236E35025 1
52 Staffa per anelloVale dal N. 03162 236E35025 1
53 Tubo dal pescante al filtro carburanteVale dal N. 03678 607E82136 1
54 Filtro carburanteVale dal N. 03678 103401 1
55 OrientabileVale dal N. 03678 105826 2
56 BocchettoneVale dal N. 03678 103402 2
57 GuarnizioneVale dal N. 03678 103403 4
58 Bullone fissaggio filtro carburanteVale dal N. 03678 15970721 2
59 DadoVale dal N. 03678 12164711 2
60 RondellaVale dal N. 03678 10516871 2
