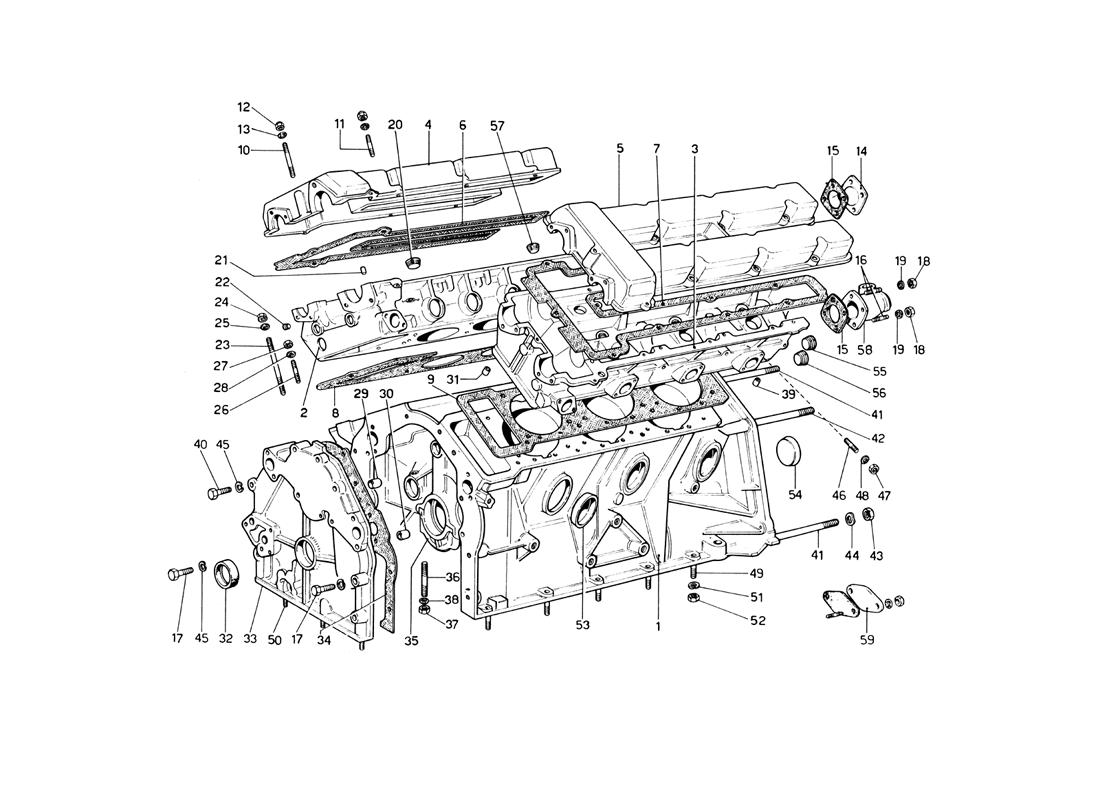

Ferrari / 246 Dino / 001 - Crankcase and Cylinder Heads

Go to order form
Diagram # Name Part # Fitted
Quantity
Quantity Select
N/A Cam Cover Gasket Set - 1
N/A Set of Gaskets - 1
1 BasamentoVale fino N. 04828 236E10096 1
1 BasamentoVale dal N. 04830 236E10103 1
1 Basamento compteto 236E10118 1
2 Testa cilindri destraVale fino N. 04828 4261130 1
2 Testa cilindri destra completaVale dal N. 04830 9162651 1
3 Testa cilindri sinistraVale fino N. 04828 236M16222 1
3 Testa cilindri sinistra completaVale dal N. 04830 9162652 1
4 Coperchio testa destraVale dal N. 06940 236E16257 1
4 Coperchio testa destraVale fino N. 06938 4260948 1
5 Coperchio testa sinistraVale fino N. 07022 4260950 1
5 Coperchio testa sinistraVale dal N. 07024 236C-16257 1
6 Guarnizione destra 4146624 1
7 Guarnizione sinistra 4146626 1
8 Guarnizione destraOppure N. 4235498 4206571 1
8 Head Gasket SetIncludes Part Numbers 4206571 & 4206572 - 1
9 Guarnizione sinistraOppure N. 4235497 4206572 1
10 THREADED STUD 13542021 2
11 THREADED STUD 13541121 28
12 Dado . 14054511 32
13 Rondella elastica 11197773 32
14 Coperchio anteriore e posterioreVale dal N. 07184 236E16257 4
14 Coperchio posteriore 4146627 3
15 Guarnizione 4146591 7
16 THREADED STUD 13541121 14
17 Vite 16044121 2
18 Dado 15896211 14
19 Rbsetta conica 11197773 14
20 Tappo 20x1.5 10268450 4
21 Grano 4147337 4
22 Tappo 14x1.5 10269550 4
23 Prigioniero serraggio teste 4206573 24
24 Dado 4146619 24
25 Rondella piana 4146618 24
26 THREADED STUD 13516921 1
27 Dado 16100811 1
28 Rondella elastica 11198073 1
29 Grano di centraggio 4146562 1
30 Grano di centraggio 4146563 1
31 Grano di centraggio 4146615 2
32 Anello di tenuta 40001080 1
33 Coperchio anteriore basamento 236E220Q0 1
33 Coperchio anteriore basamento completo 236E22080 1
34 Guarnizione 4234147 1
35 Cappello intermedio 4206556 2
35 Cappello per supporto anteriore albero motore 4206558 1
35 Cappello posteriore 4206557 1
36 Prigioniero fissaggio capped! 4218020 8
37 Dado 4218021 8
38 Rondella piana 4146545 8
39 Grano 4146614 2
40 Vite 16044021 2
41 Prigioniero lungo 95553 2
42 Prigioniero corto 95551 4
43 Dado 16101511 6
44 Rondella conicaVale fino ad esaurim. 10413870 6
44 RondellaDopo esaurim. N. 10413870 12601571 6
45 Rosetta conica 11198073 4
46 THREADED STUD 13543521 12
47 Dado 100115 12
48 Rondella 10516671 12
49 Prigioniero lungo 13517220 6
50 Prigioniero corto 13543321 2
51 Rondella conica 11198071 13
52 Dado 16100811 13
52 Prigioniero sul basamento fissaggio scatola cambio 13516821 1
53 Tappo 14329201 6
54 Tappo ? 40 14329901 2
55 Tappo conico ? 24 x 1.5 10270150 4
56 Tappo conico ? 28 x 1.5 10269950 2
57 Tappo 10268350 1
58 Coperchio 236M16219 1
59 Flangia chiusura uscita acqua testa sinistra 236M16220 1
